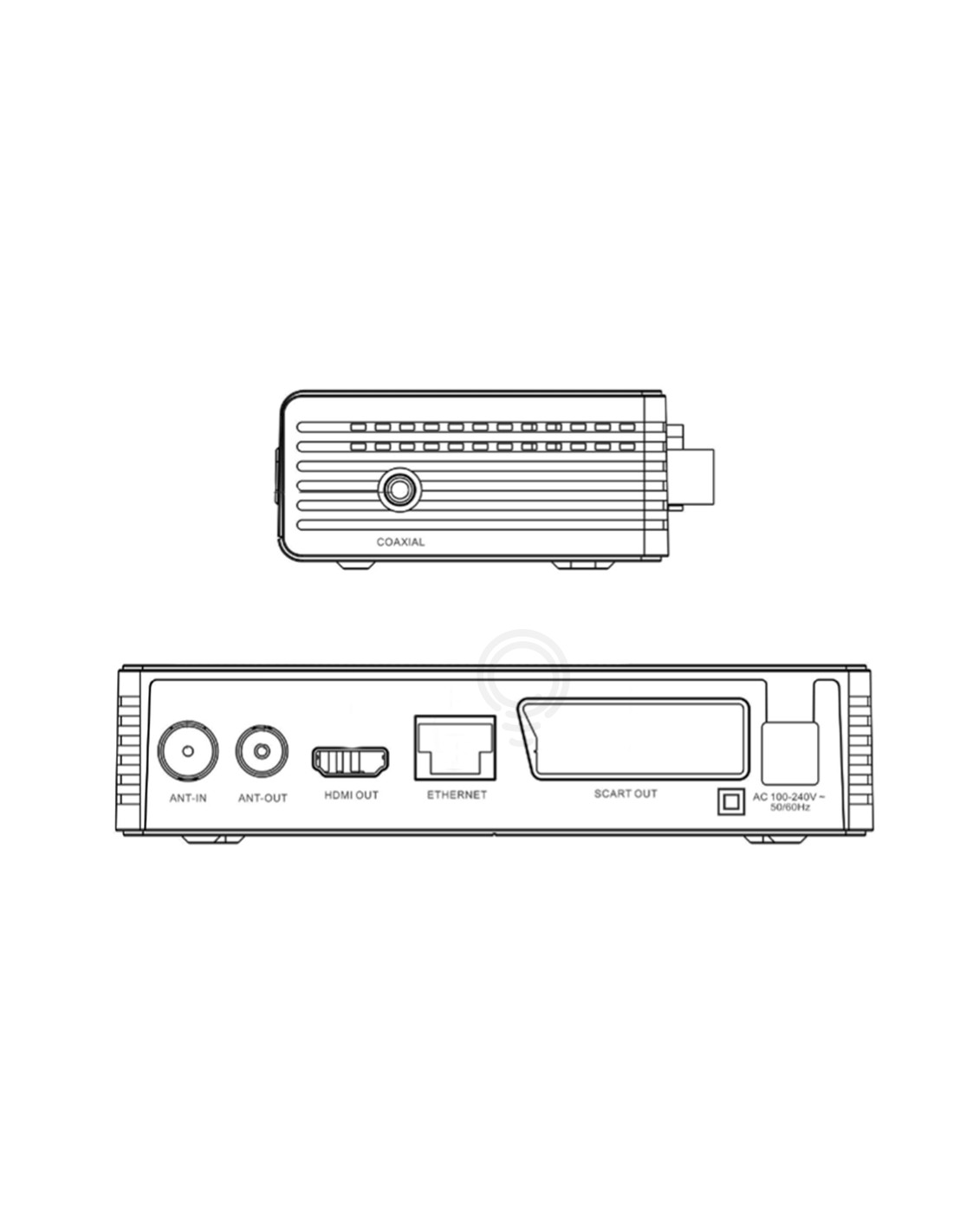

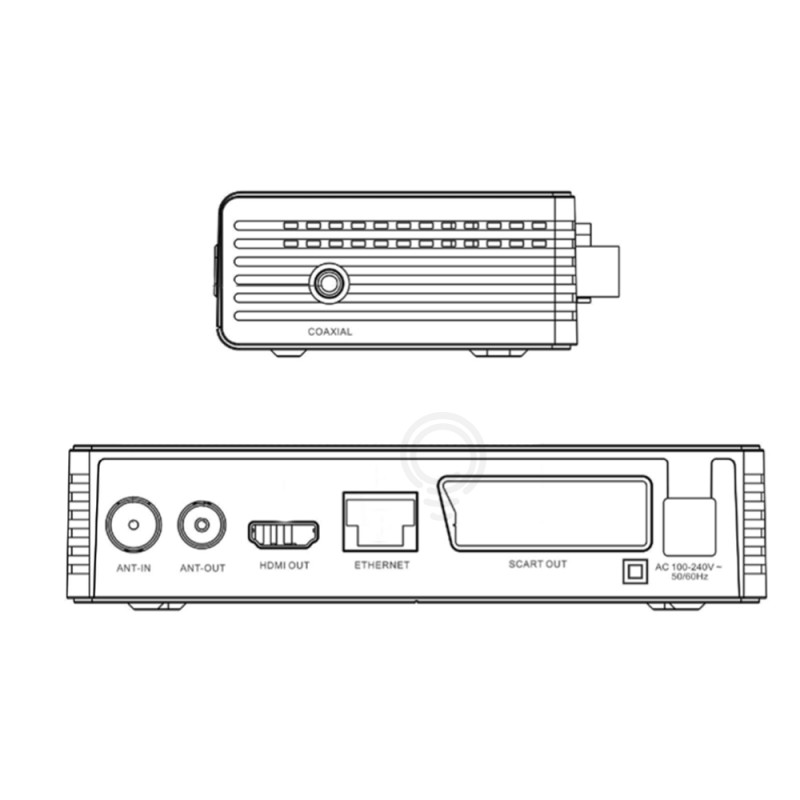

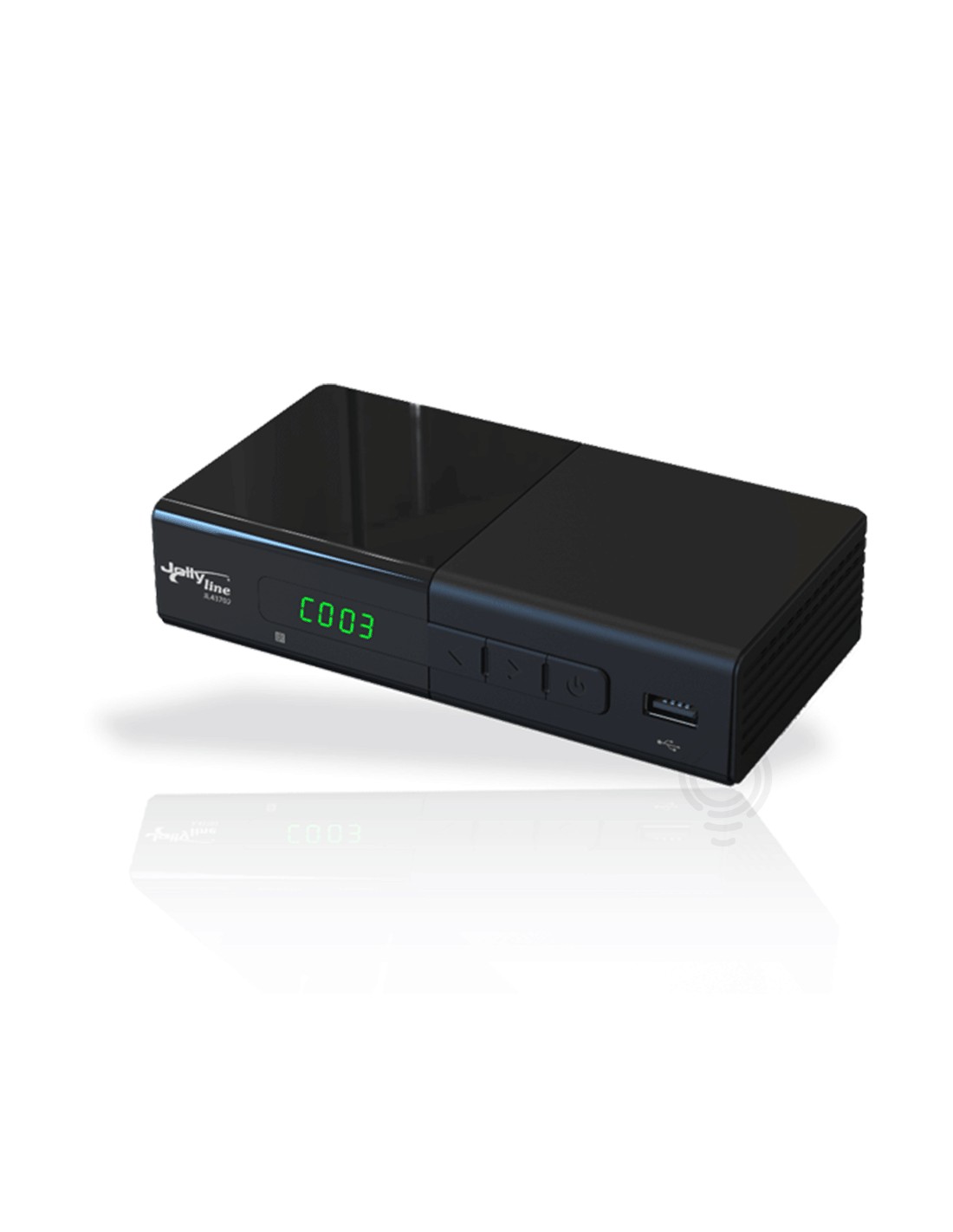

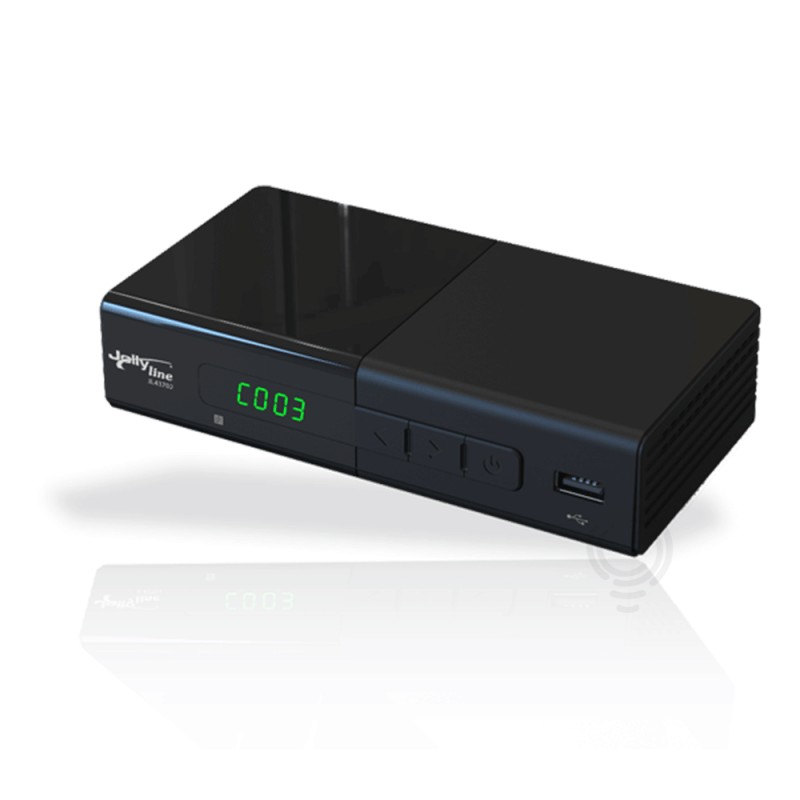

Digitaler terrestrischer decoder vorderseite seite rückseite
1. signalsensor der fernbedienung
2. led-anzeige
3. taste kanal nach unten ändern
4. taste kanal aufwärts ändern
5. ein / aus-taste
6. usb 2.0-eingang
7. digitaler coax-audioausgang (coax-adapterkabel im lieferumfang enthalten)
8. eingang für digitales terrestrisches fernsehsignal
9. digitaler terrestrischer fernsehsignalausgang
10. digitaler hdtv-videoausgang mit hdcp, hdmi 1.3-version
11. rj45-ethernet-eingang für lan-netzwerk
12. scart-ausgang
tv-fernbedienung
standby: ein / aus
rot / grün / gelb / blau:
farbige schaltflächen zur steuerung von seiten im modus
videotext und zusätzliche befehle im menümodus
play / pause: programmwiedergabe pausieren / abspielen oder
filme spielen
stopp: beendet die wiedergabe des programms oder films
prev: vorheriges kapitel
weiter: nächstes kapitel
fr: zurückspulen
ff: schneller vorlauf
subt: aufrufen/verlassen des untertitelmenüs
recall: zum vorherigen menü zurückkehren
eg: elektronischer programmführer
info: programminformationen während anzeigen
vollbildwiedergabe
menü: greifen sie auf das hauptmenü zu
exit: kehrt direkt zur vollbildansicht zurück
richtungstaste: hoch / runter / links / rechts
ok: auswahl bestätigen
vol - /: lautstärkeregelung
ch / ch-: zum nächsten / vorherigen kanal wechseln.
rec: (taste kann nicht verwendet werden)
audio: betrieb im audiomodus
text: dvb-videotext
fav: zeigt die favoritenliste an
seite -: in der programm- und multimedialiste nach unten blättern
blättern: in der programm- und multimedialiste, blättern nach oben
zifferntaste: <0-9>
stumm: stimme aktivieren / deaktivieren.
tv / radio: tv- oder radiomodus auswählen
programmierung der fernbedienung
die mitgelieferte fernbedienung kann auch zur steuerung eines anderen ausgestatteten geräts verwendet werden
infrarot-fernbedienung (z. b. fernseher).
um die fernbedienung mit dem fernsehgerät kommunizieren zu lassen, gehen sie wie folgt vor:
1. legen sie die beiden fernbedienungen des decoders und des fernsehgeräts so aufeinander, dass die beiden
hüte dich vor ungehinderten strahlern
2. drücken sie die set-taste auf der fernbedienung für 3 sekunden, bis die rote led aufleuchtet und
bleibt an.
3. drücken sie innerhalb von 10 sekunden die zuzuordnende taste auf der decoder-fernbedienung.
4. drücken sie innerhalb von 3 sekunden die zuzuordnende taste auf der fernbedienung des fernsehers. wenn das signal
von der fernbedienung empfangen wird, blinkt die rote led 3 mal und bleibt schließlich an.
5. drücken sie zur bestätigung set.
6. wiederholen sie diese schritte für jede taste auf der fernbedienung, die sie konfigurieren möchten.
vorschläge:
? überprüfen sie am ende des programmiervorgangs, ob der schlüssel zuvor zugeordnet wurde
weiter mit dem nächsten
? um verwechslungen zu vermeiden, ordnen sie die tasten der gleichen funktion zu, zum beispiel in punkt 3
drücken sie die on / off-taste auf der fernbedienung des receivers und drücken sie bei punkt 4 dieselbe taste
auf der tv-fernbedienung.
achtung: es ist möglich, nur die tasten der mitgelieferten fernbedienung innerhalb des weißen rechtecks zuzuordnen
(ein/aus, tv/av; vol und vol-). set ist eine nicht belegbare funktionstaste.
einsetzen der batterien
legen sie die beiden mitgelieferten 1,5-v-aaa-batterien (lr03 aaa) ein
auf polarität achten.
wenn die fernbedienung nicht funktioniert, selbst wenn sie in die nähe des receivers gebracht wird, tun sie mehr
bald die erschöpften batterien ersetzen.
empfänger anschliessen
bevor sie das gerät an ihren fernseher anschließen, vergewissern sie sich, dass es auf einem steht
flache und stabile oberfläche. siehe diagramm unten und al
tv-benutzerhandbuch für kabelinstallationsanweisungen.
schließen sie das gerät an, um den fernseher und das gerät einzuschalten, bevor sie fortfahren
anleitung zur ersteinrichtung.
installation
bei der ersten verwendung oder bei einem späteren zurücksetzen auf die werkseinstellungen wird das menü des einrichtungsassistenten auf dem fernsehbildschirm angezeigt.
verwenden sie die pfeiltasten rechts/links, oben/unten und die ok-taste, um
bestätigen sie.
treffen sie ihre wahl für die sprache, die
land, wählen sie sender suchen und
bestätigen sie.
geht bei der sendersuche nicht
wenn kein kanal gefunden wird, prüfen sie, ob das antennenkabel angeschlossen ist und die antenne funktioniert.
am ende des scanvorgangs speichert der receiver automatisch die
gefundene sender und zeigt den ersten sender in der liste an.
hauptmenü
die meisten funktionen sind im hauptmenü verfügbar.
zum ändern einiger erweiterter optionen ist ein kennwort erforderlich.
das voreingestellte passwort ist 000000“.
um auf das hauptmenü zuzugreifen, drücken sie die menu-taste und verwenden sie dann i
die rechts-/links-tasten zum blättern durch die menüs, die aufwärts-/abwärts-taste zum blättern durch die menüoptionen, die ok-taste zum bestätigen und die exit-taste zum zurückkehren zum menü
zurück oder verlassen sie das menü.
software-update
wenn neue software verfügbar ist, kann der receiver mit dem unten beschriebenen verfahren aktualisiert werden:
1) laden sie die software von der website www.gbconline.it herunter und laden sie sie auf einen usb-stick
fat32 formatiert
2) stecken sie das usb-gerät ein, schalten sie den receiver ein und rufen sie das systemmenü auf
und wählen sie die option software aktualisieren
3) klicken sie auf usb update, wählen sie die ***.bin-datei aus und bestätigen sie
4) es erscheint ein bildschirm, der den fortschritt des vorgangs anzeigt.
5) warten sie, bis das update abgeschlossen ist und der receiver neu gestartet wird.
6) setzen sie die werkseinstellungen über das menü system zurück.
7) schalten sie den receiver aus und entfernen sie die stromzufuhr für ca. 2min.
8) verbinden sie sich erneut, suchen sie nach kanälen und überprüfen sie die verschiedenen funktionen.
vorsicht: entfernen sie das usb-gerät nicht vom receiver und schalten sie den receiver während des aktualisierungsvorgangs nicht aus. diese aktion
es könnte den empfänger beschädigen.
