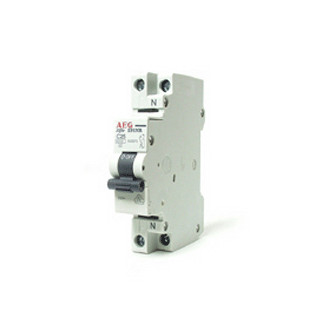

Commutateur magnetotermique automatique electrique aeg elfa e90enrc 1p c 10a 4,5ka aeg elfa.
type de commutateur automatique.
le disjoncteur thermique magnétique est un dispositif qui nous rassure lors d'un court-circuit, de surtensions ou de dysfonctionnements d'appareils électriques. petit produit mais aux mille vertus surtout en protection électrique.
généralement, le commutateur magnétothermique est placé dans le panneau électrique général à proximité du différentiel, ce qui assure une meilleure protection.
si l’on considère les lois sur le système électrique en italie, on signale que dans tout panneau électrique et dans les installations civiles, les interrupteurs magnétothermiques automatiques doivent être installés avec l’interrupteur différentiel qui a pour fonction de nous protéger en cas de choc électrique ou de fuite.
en fonction de ce produit qui nous protège de la ligne électrique. en cas de dispersion d'un petit appareil ou de court-circuit, le disjoncteur magnétique thermique automatique intervient immédiatement pour bloquer le passage électrique. si, lorsque vous souhaitez le restaurer, vous devez d'abord retirer l'appliance des sockets d'alimentation, puis tout réinitialiser.
la chose fondamentale à vérifier dans n'importe quelle maison, bureaux ou magasins, etc. pour éliminer les disjoncteurs à fusibles et installer l'interrupteur magnétothermique automatique qui permet de sécuriser dans ces endroits avec leur sensibilité il y a une protection en interrompant le flux de courant électrique dans un circuit en cas de surtensions sans même alourdir le 'installation .
il remplace les anciens commutateurs à levier par des fusibles avec un avantage supplémentaire avec une grande précision d'intervention. facile à réinitialiser uniquement en appuyant sur le levier situé sur le côté avant du disjoncteur.
système électrique général de sauvetage pour les lignes.
ensuite, quand il faut protéger des installations industrielles ou des centres commerciaux ou des entreprises où il est nécessaire de sécuriser ceux qui y travaillent, et en divisant toujours les zones électriques en secteurs avec interrupteurs automatiques unipolaires, bipolaires, tripolaires et quadripolaires. afin d'avoir un système toujours prêt à intervenir avec une protection sur la ligne électrique uniquement là où le défaut est détecté et maintenir le courant sur les autres lignes.
interrupteurs magnétiques pour dyn.
caractéristiques techniques
- courant nominal in (a) 10
- nombre de pôles 1 n
- puissance de court-circuit nominale (ka) 4,5
- courbe d'intervention c (5 - 10 in)
- norme en 60898
- nombre de modules 1
- perte de puissance (w) 3.12
- tension ca nominale (v) 230
- tension de service min-max ac (v) 12-250
- fréquence (hz) 50/60
- tension nominale dc (v) -
- tension de service min-max dc (v) -
- convient au sectionnement selon en 6094 -2 no
- température de fonctionnement (° c) -25 / 55
- température de stockage (° c) -55 / 55
- homologations vde, imq
- température de référence (° c) 30
- classe de limitation 3
