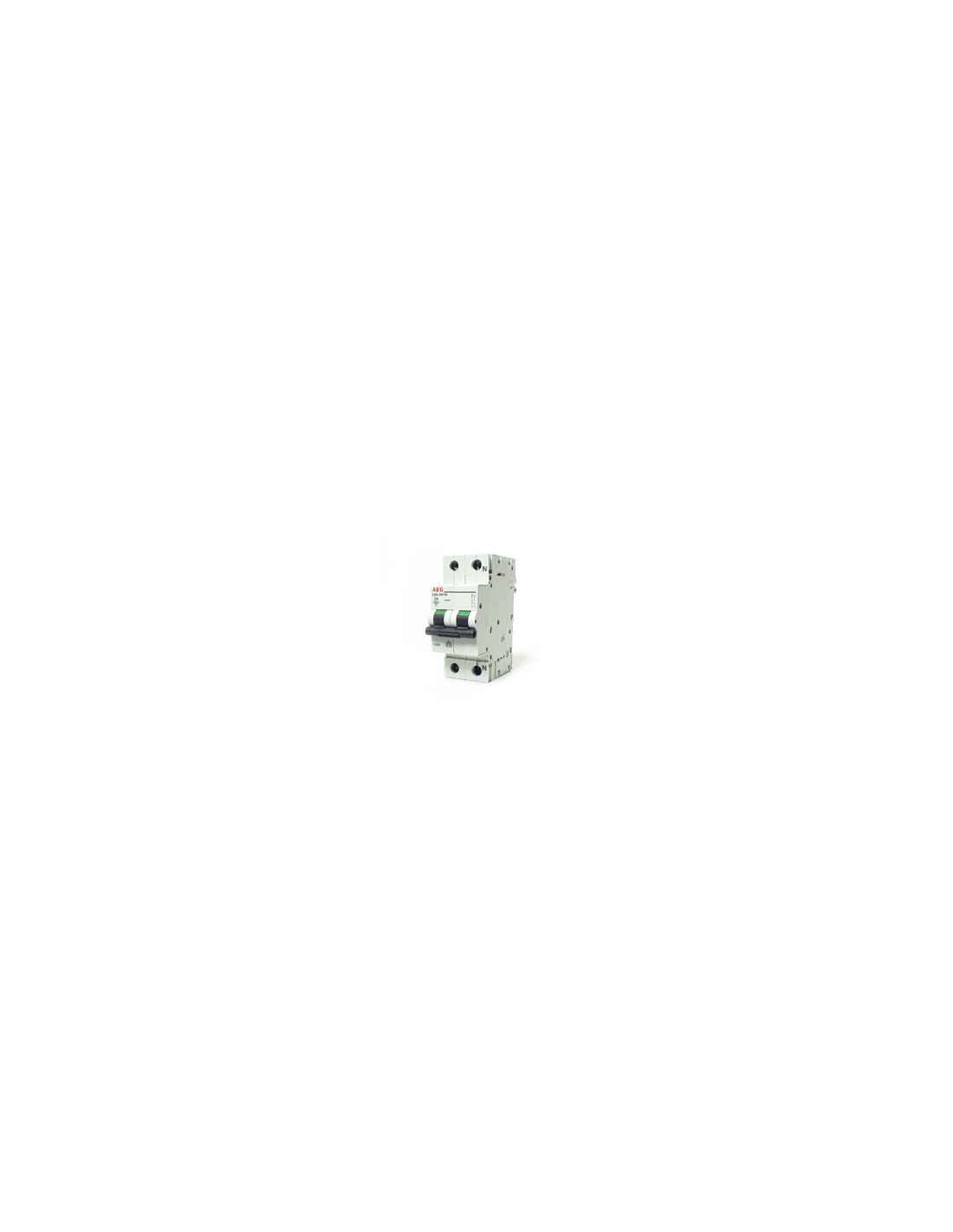

Interruttore automatico magnetotermico industriale civile aeg elfa e90e 1+n c 20a 4,5ka e91ec20n .
tipo di interruttore automatico .
l’interruttore automatico magnetotermico è un apparecchio che ci rassicura in fase di corto circuito , sovratensioni o di qualche malfunzionamento di apparecchiatura elettrica . piccolo prodotto ma dalle mille virtù specie nella protezione elettriche .
di solito l’interruttore magnetotermico viene posizionato nel quadro elettrico generale vicino al differenziale così si ha una protezione maggiore .
se guardiamo le leggi sul impianto elettrico in italia viene riportato che in qualsiasi quadro elettrico e negli impianti civili devono essere installati gli interruttori magnetotermici automatici unito al interruttore differenziale che ha la funzione di proteggerci in caso di scossa elettrica o da qualsiasi dispersione .
come funzione questo prodotto che ci protegge dalla linea elettrica . in caso di dispersione di qualche piccolo elettrodomestico o qualche corto circuito l’interruttore automatico magnetotermico subito interviene bloccando il passaggio elettrico . se quando si vuole ripristinare stacca di nuovo allora in quel caso bisogna prima eliminare l’apparecchio dalla prese di corrente e poi ripristinare il tutto .
la cosa fondamentale verificare in qualsiasi abitazione , uffici o negozi ecc. di eliminare gli interruttori con i fusibili e di installare l’interruttore magnetotermico automatico che permette di dare una sicurezza maggiore in questi luoghi con la loro sensibilità si ha una protezione interrompendo il flusso di corrente elettrica in un circuito in caso di sovratensioni senza nemmeno gravare all’impianto .
sostituisce i vecchi interruttori a leva con fusibili con un vantaggio in più con una grande precisione di intervento . facile da ripristinare solo facendo pressione sulla leva posto lato avanti dell’interruttore automatico .
salvavita impianto elettrico generale per linee .
poi quando bisogna proteggere anche gli impianti di natura industriali o centri commerciali o aziende dove bisogna avere la sicurezza per chi ci lavora e sempre bene dividere a settori le zone elettriche con gli interruttori automatici che esistono unipolari , bipolari, tripolari e quadripolari . così da avere un impianto sempre pronto ad intervenire con la protezione sulla linea elettrica solo dove si rileva il guasto e tenere la corrente sulle altre linee .
interruttori magnetici attacco din .
caratteristiche tecniche
corrente nominale in (a) 20
numero poli 1+n
potere di cortocircuito nominale (ka) 4,5
curva di intervento c (5 - 10 in)
norma en 60898
numero moduli 2
potenza dissipata (w) 3,12
tensione nominale ac (v) 230
tensione di impiego min-max ac (v) 12-250
frequenza (hz) 50/60
tensione nominale dc (v) -
tensione di impiego min-max dc (v) -
adatto al sezionamento secondo en 60947-2 no
temperatura di impiego (°c) -25/+55
temperatura di stoccaggio (°c) -55/+55
omologazioni vde, imq
temperatura di riferimento (°c) 30
classe di limitazione 3
